東風天錦EQ1120GA2發動機解剖運行實訓臺
一、產品簡介
該設備采用翻新東風康明斯ISDE400歐3發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。

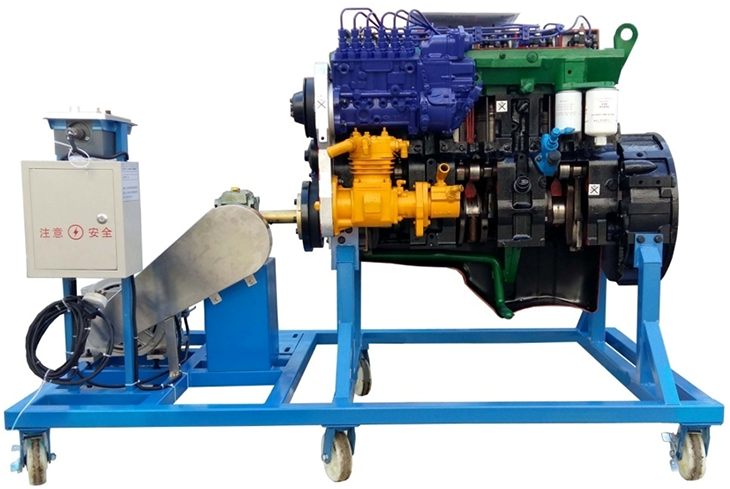

參考圖片
二、功能特點
1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
三、技術規格
外形尺寸：1500×700×1200mm(長×寬×高)
動力電源：380
齒輪減速電機：
額定電壓：380
額定功率：1500W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：60*60*3mm
移動腳輪：200*80mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
解剖發動機總成 |
|
套 |
1 |
|
2 |
齒輪減速電機 |
380V 1500W |
臺 |
1 |
|
3 |
漏電保護開關 |
|
個 |
1 |
|
4 |
移動臺架(帶自鎖腳輪裝置) |
1500×700×1200mm(長×寬×高) |
臺 |
1 |
|
