"追求技術進步、服務科教興國、支持教育事業"

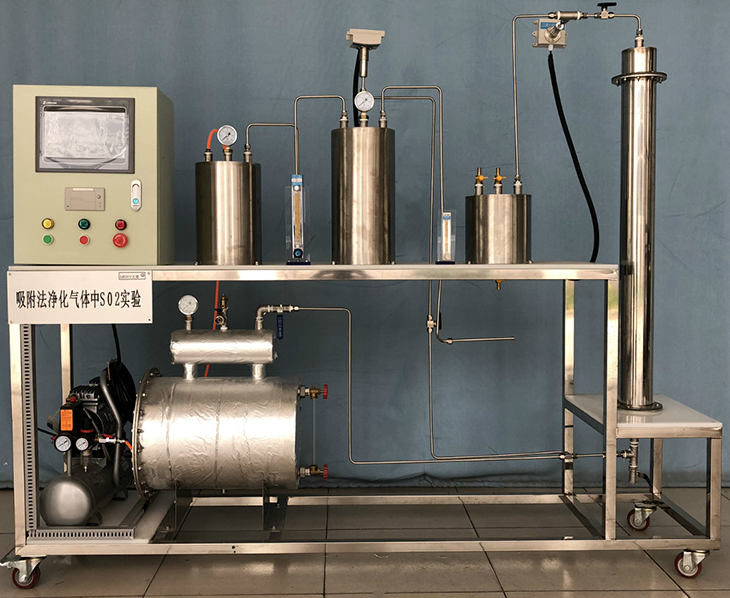

SBHJ-37數據采集活性炭吸附氣體中二氧化硫?qū)嶒?yàn)裝置（帶活性炭再生）
一、實驗?zāi)康?span lang="EN-US">
1.深入理解吸附法凈化有害廢氣的原理和特點；
2.掌握活性炭吸附法的工藝流程和吸附裝置的特點；
3.訓練工藝實驗的操作技能，掌握主要儀器設備的安裝和使用；
4.掌握活性炭吸附法中的樣品分析和數據處理的技術。
二、技術參數
1.吸附塔材質：不銹鋼、φ80*1000mm；
2.吸附劑：顆�；钚蕴俊⑽絼┒逊藕穸龋�>500mm；
3.吸附氣體：SO2、進氣濃度：0~2000PPM；
4.最大處理氣量：4m3/h；吸附溫度：常溫；吸附壓力：常壓；吸附效率約：90% ；壓力損失：<1000Pa；
5.電源220V，安全保護：具有接地保護、漏電保護、過流保護，功率1000W；
6.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
7.裝置外形尺寸：1800*500*1700mm。
三、主要配置
1.在線SO2氣體濃度檢測裝置2套：風管樣式、量程0-2000ppm、輸出4-20MA；
2.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示，溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA；
3.西門子PLC：SIEMENS CPU224、顯示器：顯控SK-102BE液晶觸摸屏、實時記錄歷史數據和實時曲線、數據處理軟件，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
4.小型不銹鋼緩沖器1套、三段活性炭吸附塔1套、蒸氣發生器1套、氣體混合罐1套、蒸氣冷卻罐1套、尾氣洗滌罐1套、活性炭填料1套、壓力表1套、安全閥1套；
5.SO2氣體與鋼瓶1套（10升）、氣體質量流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路；
6.漩渦式風機1臺：370W，變頻控制風機風量1套、氣體流量計2只；
7.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、電控箱（鋅合金彈跳鎖）1只、漏電保護開關、按鈕開關（德力西）；
8.聯塑LESSO不銹鋼連接管道和閘閥、韓國浦項不銹鋼框架（萬向輪及禁錮腳）等組成。
|
