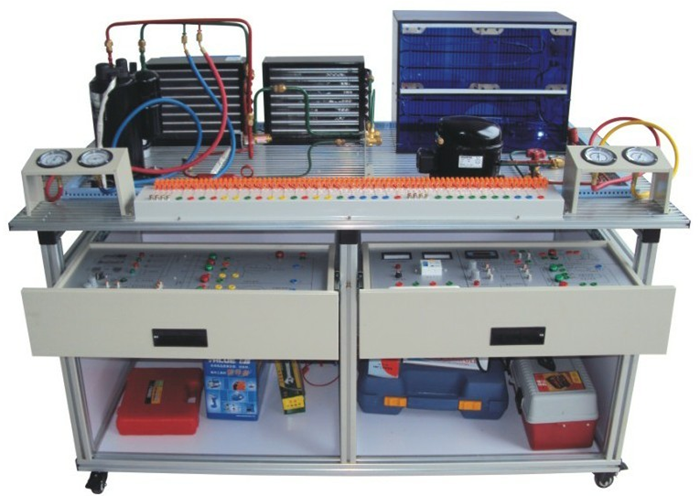

SB-YUIJ27變頻制冷技工考核鑒定設備

一、概 述
隨著變頻技術的應用，變頻空調機在生活中運用越來越廣范，普通空調的維修已經不能滿足學校的需求，為適應高 中級院校人才培養 ，根據制冷類行業中變頻空調與冰箱維修技術的特點，針對變頻空調和冰箱的電氣控制技術以及制冷系統的安裝與維修，強化學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。廠家研發了SB-27變頻空調現代制冷制熱實訓考核設備

二、變頻裝置特點（別的廠家是工業變頻器）
1.能夠全面展現變頻空調機制冷系統結構，變頻直流電路的分析研究，變頻空調整流電路的連接，變頻控制技術，直流變頻自動變頻自動控制技術，驅動器的分析與接入，V，U，W模塊分析與組裝，逆變的應用，及制冷系統維修的全部過程，滿足實訓教學、實際工程訓練及職業技能競賽的需要；（也可配置普通空調機實訓）
2.可組成多種制冷系統，具有多種控制方式，有較強實用性、通用性、經濟型；
3.裝置采用模塊化設計，電氣控制與制冷系統獨立分開，可以對相應的特征點進行測量，保證學生基本技能的訓練和鞏固，保證電路連接的快速、安全和可靠。
三、變頻控制
　空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能，直流控制技術；變頻開關電源300V整流電路，為空調提供省電電流，3位數碼變頻頻率顯示器，能從0-120H顯示空調運轉時所對應的變頻頻率，軟啟動控制技術，MB905562B總路線控制，監控空調機各個運行數據，PM20CTM060大功率逆變模塊，交直流轉換控制
四、技術性能
1.輸入電源：單相220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.5kVA
安全保護：具有漏電壓、漏電流保護，安全符合國家標準
五、系統結構與組成
1.裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
2.導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
四、3.空調系統：包含變頻電源，MB905562B總路線控制塊，PM20CTM060大功率逆變模塊，交直流轉換控制塊，空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4.電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等。
5.電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6.電源及儀表模塊：
單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。
7.制冷系統壓力檢測單元：
提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
8.電流型漏電保護裝置1套
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
六、系統基本配置

配置表一

配置表二

七、實訓項目（詳細見說明書）
一、變頻空調系統管路設計、組裝、接線和調試項目
1，變頻管路設計任務
空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
2，變頻系統組裝任務a
將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
3，變頻系統接線任務b
判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接
4，系統調試任務3
 完成對空調系統的抽真空、加注制冷劑、電氣調試、工況的調整
5．變頻空調機；一，變頻空調整機直流原理分析與連接，二，W，V，U逆變?cè)�理與維修，三，變頻頻率自動接入，四，驅動模塊的連接。五，300V直流電流的應用，六、與普通空調的區別

七、變頻空調電器的維修
二、電冰箱系統管路設計、組裝、接線和調試項目
1，管路設計任務a
冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
2，系統組裝任務b
將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏
3,系統接線任務
判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接
4,系統調試任務
完成對冰箱系統的抽真空、加注制冷劑、電氣調試、工況的調整
5,東芝204電冰箱的工作原理
6，冰箱化霜過程
7，直冷式冰箱工作過程
8，冰箱管路的制作
9，空調電路的替換和維修，
10，維修工具的使用
